Tout ce dont vous avez besoin pour une rectification plane réussie

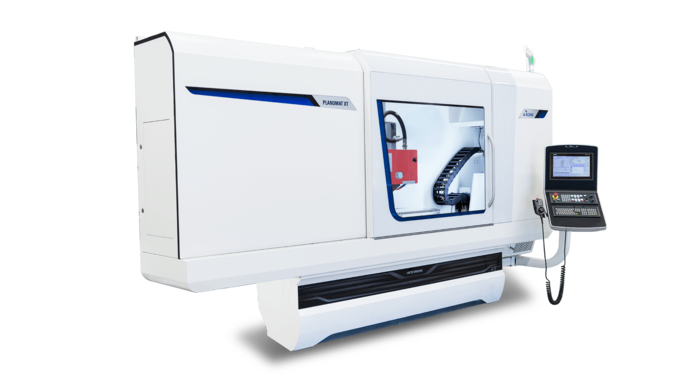

PLANOMAT XT Essential

Données clés

La machine compétitive d’entrée de gamme à 3 axes pour la rectification plane et de profils de haute précision

  • Ensemble d’équipements défini
  • Commande Siemens MC 1720
  • Fabrication de pièces unitaires BLOHM avec guide-opérateur graphique
  • Technologies de rectification : Rectification par balayage, rectification de coupe complète

Caractéristiques de construction

  • Fonte extrêmement rigide Composants en fonte à graphite sphéroidal
  • Guidage amélioré de l'axe Z
  • Guidages à rouleaux linéaires sur tous les axes
  • Vis à billes rectifiées avec entraînements Siemens sur tous les axes
  • Broche de rectification lubrifiée en permanence avec installation plane BLOHM
  • Revêtement de l’espace de travail et bac de réfrigérant en version soudée
  • Grande porte coulissante à l’extérieur de l'enceinte
  • Portes de maintenance sur les côtés droit et gauche de l’enceinte de l’espace de travail
Matériel / Logiciels

Options supplémentaires disponibles pour la rectification plane et de profils

  • Lubrification par graisse centrale et automatique des guidages et des vis à billes
  • Règles linéaires pour axes Y/Z
  • Plateau électromagnétique permanent 1.200/800 x 600/400 mm, DQ 13
  • Support pour plateau magnétique
  • Unité de dressage rabattable universelle, y compris équipement pneumatique
  • Unité de rectification des profils PA T 40, PA TLR 40, PA T 150S ou PA T 200S
  • Appareil d’équilibrage manuel
  • Aspiration du brouillard de liquide de refroidissement

SIEMENS SINUMERIK MCU 1720

L’interface utilisateur BLOHM avec guidage graphique de l’opérateur adapte
parfaitement la commande aux exigences des applications de rectification plane et de profils

  • Facilité d’utilisation avec fonctions de programmation pratiques
  • Particulièrement adapté à la fabrication de pièces unitaires et de petites séries
  • Réglage facile de la machine et optimisation des paramètres
  • Adaptation rapide des cycles de rectification et de dressage avec assistance graphique
  • Gestion d’outils pour 50 meules et 15 outils de dressage
Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 1100 mm
Vitesse max. de déplacement pour l'axe X 30000 mm/min
Trajet max. de déplacement pour l'axe Y 800 mm
Vitesse max. de déplacement pour l'axe Y 2000 mm/min
Trajet maxi. de déplacement pour l'axe Z 360 mm
Vitesse max. de déplacement pour l'axe Z 2000 mm/min

Entraînement de broche

Puissance maximale de la broche 11 kW
Vitesse de rotation maxi. 3500 /min
Diamètre de la meule max. 400 mm
Largeur max. de la meule 100 mm

Données de la pièce

Poids max. de la pièce à usiner 1500 kg
Dimensions de la table 800 x 400 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 43.3 inch
Vitesse max. de déplacement pour l'axe X 1181.1 inch/min
Trajet max. de déplacement pour l'axe Y 31.4 inch
Vitesse max. de déplacement pour l'axe Y 79.0 inch/min
Trajet maxi. de déplacement pour l'axe Z 22.0 inch
Vitesse max. de déplacement pour l'axe Z 79.0 inch/min

Entraînement de broche

Puissance maximale de la broche 15 hp
Vitesse de rotation maxi. 3500 rpm
Diamètre de la meule max. 16.0 inch
Largeur max. de la meule 4.0 inch

Données de la pièce

Poids max. de la pièce à usiner 3308 lbs
Dimensions de la table 31.4 x 15.7 inch

Axes linéaires

Trajet max. de déplacement pour l'axe X 1500 mm
Vitesse max. de déplacement pour l'axe X 30000 mm/min
Trajet max. de déplacement pour l'axe Y 800 mm
Vitesse max. de déplacement pour l'axe Y 2000 mm/min
Trajet maxi. de déplacement pour l'axe Z 360 mm
Vitesse max. de déplacement pour l'axe Z 2000 mm/min

Entraînement de broche

Puissance maximale de la broche 11 kW
Vitesse de rotation maxi. 3500 /min
Diamètre de la meule max. 400 mm
Largeur max. de la meule 100 mm

Données de la pièce

Poids max. de la pièce à usiner 1500 kg
Dimensions de la table 1200x400 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 43.3 inch
Vitesse max. de déplacement pour l'axe X 1181.1 inch/min
Trajet max. de déplacement pour l'axe Y 31.4 inch
Vitesse max. de déplacement pour l'axe Y 79.0 inch/min
Trajet maxi. de déplacement pour l'axe Z 22.0 inch
Vitesse max. de déplacement pour l'axe Z 79.0 inch/min

Entraînement de broche

Puissance maximale de la broche 15 hp
Vitesse de rotation maxi. 3500 rpm
Diamètre de la meule max. 16.0 inch
Largeur max. de la meule 4.0 inch

Données de la pièce

Poids max. de la pièce à usiner 3308 lbs
Dimensions de la table 47,2x15.7 inch

Axes linéaires

Trajet max. de déplacement pour l'axe X 1100 mm
Vitesse max. de déplacement pour l'axe X 30000 mm/min
Trajet max. de déplacement pour l'axe Y 800 mm
Vitesse max. de déplacement pour l'axe Y 2000 mm/min
Trajet maxi. de déplacement pour l'axe Z 560 mm
Vitesse max. de déplacement pour l'axe Z 2000 mm/min

Entraînement de broche

Puissance maximale de la broche 11 kW
Vitesse de rotation maxi. 3500 /min
Diamètre de la meule max. 400 mm
Largeur max. de la meule 100 mm

Données de la pièce

Poids max. de la pièce à usiner 1500 kg
Dimensions de la table 800x600 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 43.3 inch
Vitesse max. de déplacement pour l'axe X 1181.1 inch/min
Trajet max. de déplacement pour l'axe Y 31.4 inch
Vitesse max. de déplacement pour l'axe Y 79.0 inch/min
Trajet maxi. de déplacement pour l'axe Z 22.0 inch
Vitesse max. de déplacement pour l'axe Z 79.0 inch/min

Entraînement de broche

Puissance maximale de la broche 15 hp
Vitesse de rotation maxi. 3500 rpm
Diamètre de la meule max. 16.0 inch
Largeur max. de la meule 4.0 inch

Données de la pièce

Poids max. de la pièce à usiner 3308 lbs
Dimensions de la table 31.4x15.7 inch

Axes linéaires

Trajet max. de déplacement pour l'axe X 1500 mm
Vitesse max. de déplacement pour l'axe X 30000 mm/min
Trajet max. de déplacement pour l'axe Y 800 mm
Vitesse max. de déplacement pour l'axe Y 2000 mm/min
Trajet maxi. de déplacement pour l'axe Z 560 mm
Vitesse max. de déplacement pour l'axe Z 2000 mm/min

Entraînement de broche

Puissance maximale de la broche 11 kW
Vitesse de rotation maxi. 3500 /min
Diamètre de la meule max. 400 mm
Largeur max. de la meule 100 mm

Données de la pièce

Poids max. de la pièce à usiner 1500 kg
Dimensions de la table 1200x600 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 59.1 inch
Vitesse max. de déplacement pour l'axe X 1181.1 inch/min
Trajet max. de déplacement pour l'axe Y 31.4 inch
Vitesse max. de déplacement pour l'axe Y 79.0 inch/min
Trajet maxi. de déplacement pour l'axe Z 22.0 inch
Vitesse max. de déplacement pour l'axe Z 79.0 inch/min

Entraînement de broche

Puissance maximale de la broche 15 hp
Vitesse de rotation maxi. 3500 rpm
Diamètre de la meule max. 16.0 inch
Largeur max. de la meule 4.0 inch

Données de la pièce

Poids max. de la pièce à usiner 3308 lbs
Dimensions de la table 47.2x15.7 inch
