Esempio di economicità
nella rettifica di profili
Dati di riferimento

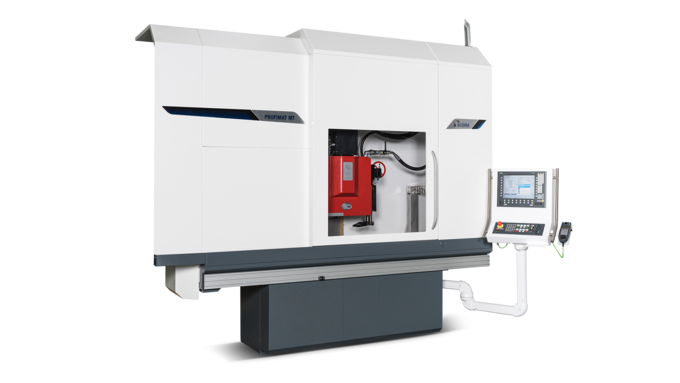

Quando il processo produttivo richiede elevate prestazioni, il pacchetto flessibile PROFIMAT MT è la scelta giusta. Una potenza motrice fino a 60 kW e velocità di taglio prossime ai 170 m/s garantiscono un’elevata produttività nei processi di rettifica convenzionali come in quelli CD e IPD, o nel caso di tutte le rettifiche ad alta velocità con CBN. Guide a rulli precaricate su tutti gli assi garantiscono la necessaria solidità del sistema riducendo i costi di manutenzione.
L’esatta interpolazione degli assi e la conseguente elevata qualità dei pezzi sono garantite dal software BLOHM, estremamente efficiente. La PROFIMAT MT è fornita con un controllo Siemens Sinumerik 840 D dotato di un'accurata guida per l'utente.
- Sistema modulare
- Componenti di alta qualità in ghisa grigia
- Termica e vibrazioni ottimizzate con metodo di
- calcolo degli elementi finiti
- Guide lineari di precisione
- Viti a ricircolo di sfere rettificate di alta qualità
Caratteristiche tecniche
Assi lineari
Max. distanza percorsa asse X
900 mm
Max. velocità di percorso asse X
25000 mm/min
Max. distanza percorsa asse Y
800 mm
Max. velocità di percorso asse Y
3750 mm/min
Max. distanza percorsa asse Z
320 mm
Max. velocità di percorso asse Z
4000 mm/min
Azionamento mandrino
Max. rendimento del mandrino
62 kW
Numero giri massimo
6000 /min
Diametro max. della mola
500 mm
Larghezza max. della mola
160 mm
Dati utensile
Peso utensile max.
800 kg
Dimensione tavola
800 x 400 mm
Assi lineari
Max. distanza percorsa asse X
1300 mm
Max. velocità di percorso asse X
25000 mm/min
Max. distanza percorsa asse Y
800 mm
Max. velocità di percorso asse Y
3750 mm/min
Max. distanza percorsa asse Z
320 mm
Max. velocità di percorso asse Z
4000 mm/min
Azionamento mandrino
Max. rendimento del mandrino
62 kW
Numero giri massimo
6000 /min
Diametro max. della mola
500 mm
Larghezza max. della mola
160 mm
Dati utensile
Peso utensile max.
800 kg
Dimensione tavola
1200 x 400 mm
Assi lineari
Max. distanza percorsa asse X
900 mm
Max. velocità di percorso asse X
25000 mm/min
Max. distanza percorsa asse Y
800 mm
Max. velocità di percorso asse Y
3750 mm/min
Max. distanza percorsa asse Z
520 mm
Max. velocità di percorso asse Z
4000 mm/min
Azionamento mandrino
Max. rendimento del mandrino
62 kW
Numero giri massimo
6000 /min
Diametro max. della mola
500 mm
Larghezza max. della mola
160 mm
Dati utensile
Peso utensile max.
800 kg
Dimensione tavola
800 x 600 mm
Assi lineari
Max. distanza percorsa asse X
1300 mm
Max. velocità di percorso asse X
25000 mm/min
Max. distanza percorsa asse Y
800 mm
Max. velocità di percorso asse Y
3750 mm/min
Max. distanza percorsa asse Z
520 mm
Max. velocità di percorso asse Z
4000 mm/min
Azionamento mandrino
Max. rendimento del mandrino
62 kW
Numero giri massimo
6000 /min
Diametro max. della mola
500 mm
Larghezza max. della mola
160 mm
Dati utensile
Peso utensile max.
800 kg
Dimensione tavola
1200 x 600 mm
Assi lineari
Max. distanza percorsa asse X
1700 mm
Max. velocità di percorso asse X
25000 mm/min
Max. distanza percorsa asse Y
800 mm
Max. velocità di percorso asse Y
3750 mm/min
Max. distanza percorsa asse Z
520 mm
Max. velocità di percorso asse Z
4000 mm/min
Azionamento mandrino
Max. rendimento del mandrino
62 kW
Numero giri massimo
6000 /min
Diametro max. della mola
500 mm
Larghezza max. della mola
160 mm
Dati utensile
Peso utensile max.
1500 kg
Dimensione tavola
1600 x 600 mm
