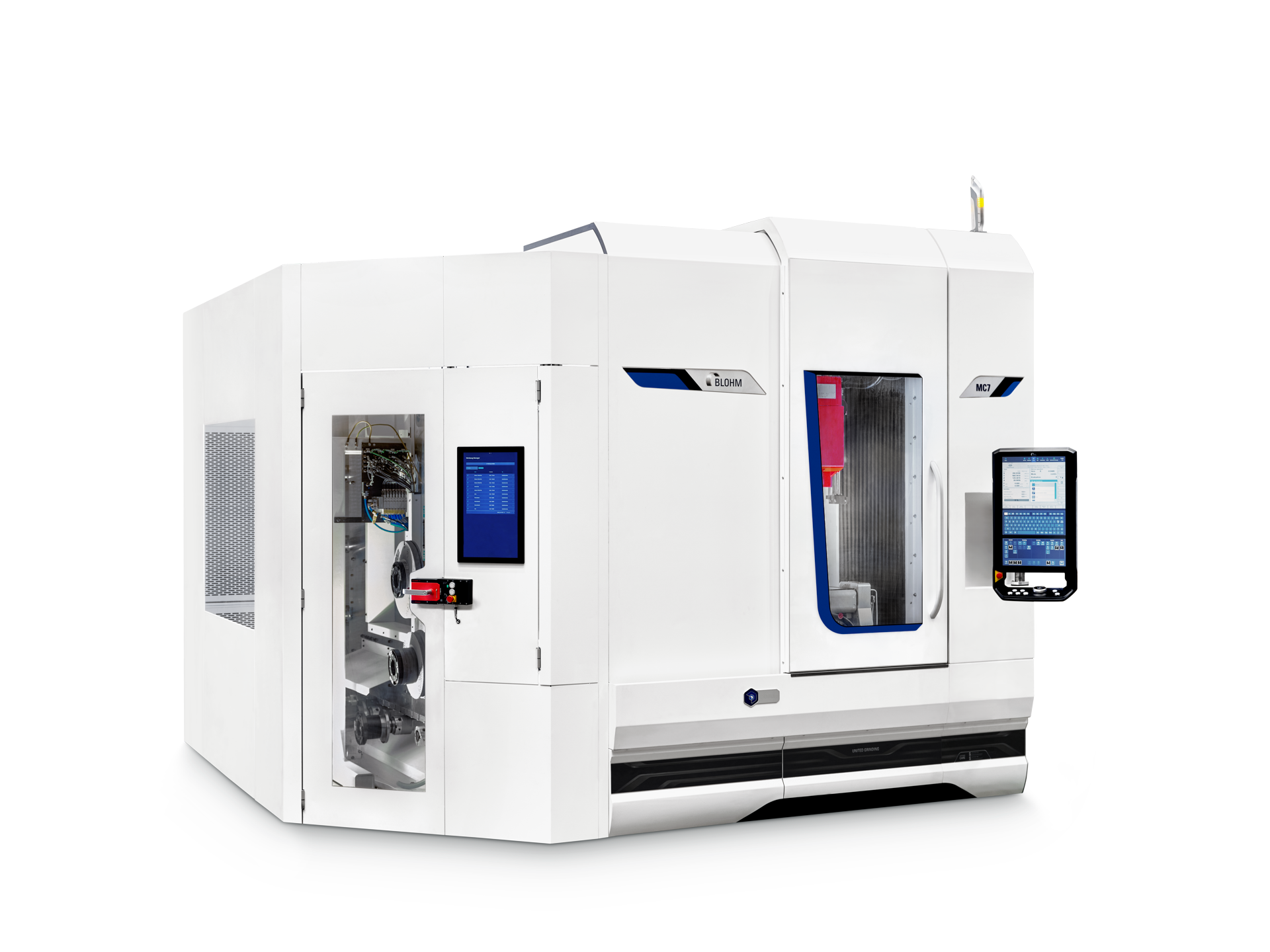

Die MC7 schleift, fräst und bohrt mit 12.000 U/min – und eröffnet damit neue Dimensionen der Effizienz bei komplexen Bearbeitungen.

MC7

Eckdaten

BLOHM hat die MC7 speziell für Märkte entwickelt, in denen die Mehrseitenbearbeitung komplexer Werkstücke in nur einer Aufspannung gefordert ist. Die Hochleistungsspindel, die Drehzahlen von bis zu 12.000 U/min ermöglicht, und der große Arbeitsbereich machen das Schleifzentrum ideal für Anwendungen wie Turbinenschaufeln und -blätter für den Einsatz in der Luftfahrt- und Energieindustrie.

Die P360-Kühlmitteldüsen-Technologie in Kombination mit verschiedenen Achskombinationen eröffnet neue Möglichkeiten beim Schleifen komplexer Geometrien.

Der optionale Werkzeugwechsler sorgt für weniger Bedienereingriffe, und der kontinuierliche Abrichtprozess ermöglicht hohe Zerspanungsleistungen bei hoher Profilgenauigkeit über lange Schnittlängen. Mehrere Optionen für die Kühlmittelzufuhr garantieren höchste Ergebnisse in Qualität und Produktivität. Die Maschine kann von vorne, von oben und von der Seite beladen werden, um alle Arten von automatisierten Prozessen auszuführen.

Bilder
Hardware / Software

Hardware:

  • Modulares Maschinenkonzept
  • P360-Kühlmitteldüse
  • Schleifscheibengröße bis zu 500 mm
  • Werkzeugwechsler mit 72 Positionen für Werkzeuge und Schleifscheibendurchmesser bis zu 400 mm
  • Spindelleistung: 27,5 / 62 kW
  • Spindeldrehzahlen bis zu 12.000 min-1
  • 5-Achsen-Konfiguration
  • Schleif-, Fräs- und Bohrfunktion
  • Lösungen für Tisch- und Überkopf-Abrichttechnologie
  • C.O.R.E.-Panel

Software:

  • Vorprogrammierte Schleif- und Abrichtzyklen
  • Intuitive Bedienung
  • CAD/CAM-Anbindung
  • C.O.R.E. OS Betriebssystem
  • Digital Solutions
Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 700 mm
Max. Verfahrgeschwindigkeit X-Achse 50000 mm/min
Max. Verfahrweg Y-Achse 650 mm
Max. Verfahrgeschwindigkeit Y-Achse 30000 mm/min
Max. Verfahrweg Z-Achse 570 mm
Max. Verfahrgeschwindigkeit Z-Achse 50000 mm/min

Spindelantrieb

Max. Spindelleistung 27,5 kW
Max. Drehzahl 8000 /min
Max. Schleifscheibendurchmesser 500 mm
Max. Schleifscheibenbreite 200 mm

Werkstückdaten

Tischgrösse 700x600 mm

Linearachsen

Max. Verfahrweg X-Achse 28 inch
Max. Verfahrgeschwindigkeit X-Achse 1’970 inch/min
Max. Verfahrweg Y-Achse 25.6 inch
Max. Verfahrgeschwindigkeit Y-Achse 1`180 inch/min
Max. Verfahrweg Z-Achse 22 inch
Max. Verfahrgeschwindigkeit Z-Achse 1’970 inch/min

Spindelantrieb

Max. Spindelleistung 38 / 84 hp
Max. Drehzahl 8’000 / 12’000 rpm
Max. Schleifscheibendurchmesser 20 inch
Max. Schleifscheibenbreite 8 inch

Werkstückdaten

Tischgrösse 28 x 24 inch
